Купить циклон СДК-ЦН-33-800

Цена с НДС:

102 000 рублей

Уточнить цену с доставкой до вашего города

Условия в

В наличии на складе

Доставка ТК по России и Казахстану

Безналичный расчет

Скачать опросный лист

Есть в наличии

Циклон СДК ЦН 33

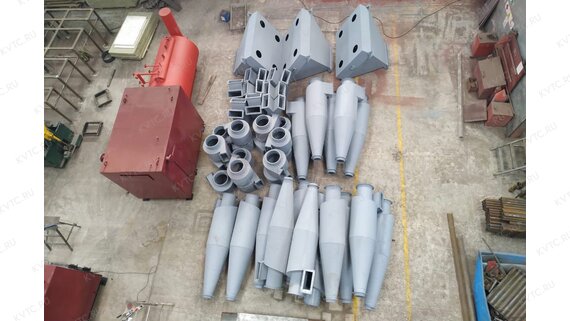

Промышленный циклон СДК ЦН 33

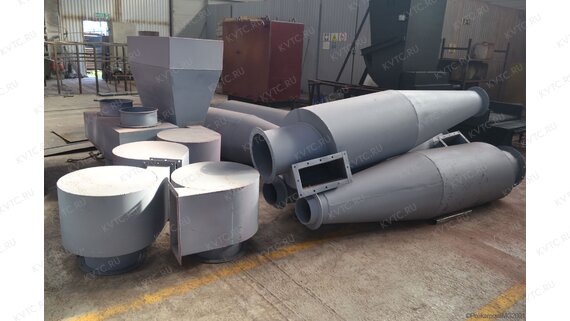

Производственный циклон СДК ЦН 33

Изготовление циклона СДК ЦН 33

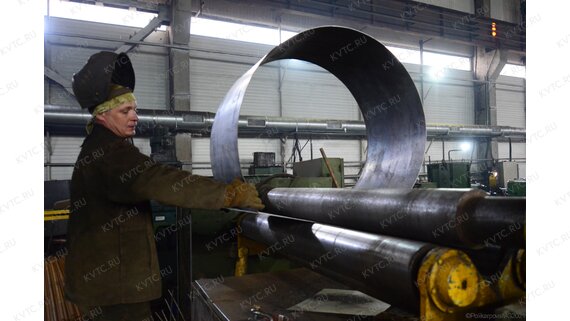

Производство циклона СДК ЦН 33

Циклон пылеуловитель СДК ЦН 33

Видеообзор

Внутренний диаметр корпуса циклона ЦН 800 мм

Производительность циклона от 2710 до 6330 м³/ч

Технические
характеристики

Описание
товара

Сертификаты
и гарантии

Технические характеристики циклона СДК-ЦН-33-800

Тип циклона Циклон СДК-ЦН

Вид СДК-ЦН-33-800

Марка СДК-ЦН-33

Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей 1000 г/м³

Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей 250 г/м³

Температура рабочей среды до 400 °С

Коэффициент гидравлического сопротивления 600

Внутренний диаметр корпуса циклона ЦН 800 мм

Количество циклонов в группе 1 шт

Площадь сечения цилиндрической части корпуса (группы корпусов) 0.5 м²

Скорость 1.5-3.5 м/с

Рабочее сопротивление 891-4851 Па

Камера очищенных газов Нет

Вид пылесборного бункера Пирамидальный

Количество пылесборных бункеров 1 шт

Объем пылесборного бункера 0.41 м³

Размер пылевыгрузного окна бункера 250х250 мм

Размеры циклона ЦН (с учетом бункера): длина*ширина*высота 1034х1144х3865 мм

Масса блока циклонов 328 кг

Производительность циклона от 2710 до 6330 м³/ч

Циклон СДК-ЦН-33-800-1П чертеж

Промышленный циклон СДК-ЦН-33-800

Спирально-длинноконические циклоны СДК ЦН 33 800 применяются для очистки газов от мелкой пыли, со средним медианным диаметром 5-6 мкм. Их применяют для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства, в установках каталитического крекинга нефтепродуктов и дегидрирования бутана. Конические циклоны способны обеспечивать высокую степень очистки при сравнительно небольшой скорости газового потока на входе в циклон. Циклон СДК-ЦН-33-800 наиболее эффективен из серии конических циклонов с улиточным завихрителем при равных диаметрах корпуса и одинаковых гидравлических потерях.

Конструкция циклона СДК-ЦН-33-800

Циклон СДК-ЦН-33-800 отличается габаритными размерами и поэтому обычно не применяется в групповом исполнении. Конические циклоны состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Основные параметры

Допустимая запылённость газа, г/м³:

для слабослипающихся пылей - не более 1000 г/м³
для среднеслипающихся пылей – не более 250 г/м³

Оптимальная скорость Vц (Vвх), 2,0(11,1) м/сек

Температура очищаемого газа до 250 °C

Максимальное давление, 1500 Па

Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см³), 75 - 98 %

Рекомендуемая скорость газа 1,4-1,7 м/с.

Обозначение циклона СДК-ЦН-33-800

Например - циклон СДК ЦН-33-800

33 - угол наклона входного патрубка  относительно горизонтали (град.) 

800 - внутренний диаметр  цилиндрической части пылеуловителя.

Технические характеристики циклонов СДК-ЦН-33-800

Наименование	Производительность по воздуху, м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон ЦН-33-800	4500	800	3033	180

Купить циклон СДК-ЦН-33-800

Для того чтобы купить циклон СДК-ЦН-33-800 вы можете сделать заявку в отдел сбыта по телефону 8-800-700-0643, либо оформить заказ онлайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
