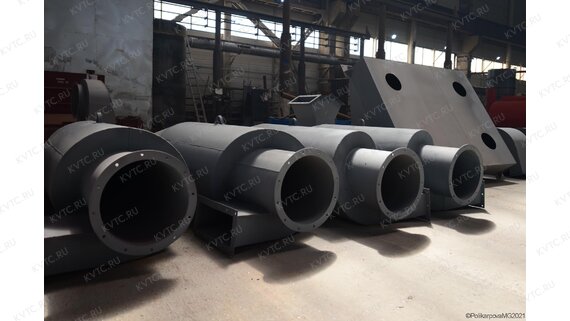

Промышленный циклон ЦН-24-700

Циклон ЦН 24 700 применяются в качестве первой ступени очистки воздуха в системах аспирации предприятиями черной и цветной металлургии, химической, нефтяной, машиностроительной промышленностью, энергетикой, в производстве строительных материалов, в системах пневмотранспорта в качестве разгрузителей, при транспортировании сыпучих материалов, а также летучей золы. Применение циклонов недопустимо в условиях токсичных или взрывоопасных сред; их нельзя также использовать для улавливания сильно слипающейся пыли. Циклоны ЦН 24 могут применяться только при пониженных требованиях к очистке, например, когда они используются в качестве предварительной ступени очистки.

Циклоны ЦН-24-700, отличаются высокой пропускной способностью при невысоких требованиях к качеству очистки и для очистки газов от пылей со средним медианным диаметром более 20 мкм. В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны изготавливаются одиночного или группового исполнения - из двух, четырех, шести, восьми, десяти, двенадцати и четырнадцати циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

Основные параметры

В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V =2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Оптимальная скорость входящего газа Vц (Vвх), 5 (12,2) м/сек.

Температура очищаемого газа не более 400 °C.

Максимальное давление, 700 Па.

Эффективность очистки от пыли d=90 мкм, плотностью 2,100 - 88 - 98 % кг/м³;

Эффективность очистки от пыли d=25 мкм, плотностью 2,100 - 75 - 90 % кг/м³.

Для нормальной работы циклонов должна быть обеспечена непрерывная выгрузка пыли. В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 40 °С) и низколегированной стали (при температуре ниже -40 °С).

Эффективность очистки уменьшается с увеличением диаметра циклона.

Обозначение циклона ЦН-24-700

24 - угол наклона входного патрубка
относительно горизонтали (град.)

первое число после тире - внутренний диаметр
цилиндрической части пылеуловителя;

второе число - количество конусов в циклоне;

Исполнение камеры очищенного газа:

У - в виде улитки;

С - в виде сборника;

П - пирамидальная форма бункера;

Ц - цилиндрическая форма бункера.

Технические характеристики циклонов ЦН 24-700

Купить циклон ЦН-24-700

Для того чтобы купить циклон ЦН-24-700 вы можете сделать заявку в отдел сбыта по телефону 8-800-700-0643, либо оформить заказ онлайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
